在光盤的保存壽命方面的優(yōu)勢

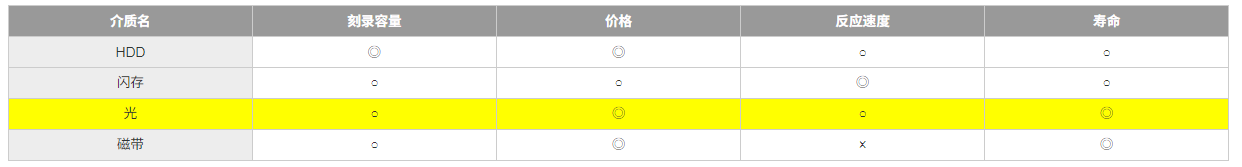

　　根據(jù)以下的比較表可以得知，光盤與其他的存儲介質(zhì)相比，其特征是壽命長。

　　各種存儲介質(zhì)的特征(摘自IDEMA Japan News)

　　BR比CD-R和DVD-R更能長期保存的理由

　　刻錄膜的材料不同

　　CD-R和DVD-R雖然制造成本較低，但使用的是不耐老化的有機(jī)系刻錄材料。

　　而BD-R使用的是耐老化的無機(jī)系刻錄材料。

　　刻錄膜的保護(hù)不同

　　CD-R和DVD-R，在基板上涂有有機(jī)系刻錄材料，若基板側(cè)發(fā)生水分滲入等問題，刻錄膜會出現(xiàn)劣化。

　　而BD-R是用電介質(zhì)同時(shí)覆蓋在刻錄材料的上下面，為刻錄膜提供強(qiáng)力的保護(hù)。

　　光盤表面的保護(hù)不同

　　BD-R的光盤刻錄面、光盤外周端面上覆蓋了硬涂層。

　　耐刮、防塵、防指紋，臟污也很難附著上去。

　　一般的BD-R與支持DM for Archive的BD-R的區(qū)別

　　適合長期保存的獨(dú)特的刻錄膜

　　采用了獨(dú)特的金屬氮化物刻錄膜 Metal Ablative Recording Layer(MABL)。利用燒蝕(ablation)方式形成刻錄標(biāo)記，比原有的相變材料更穩(wěn)定，適合長期保存。

　　另外，由于燒蝕刻錄具有不可逆性，因此具有真正的追記性。

　　嚴(yán)格的品質(zhì)管理

　　支持DM for Archive的BD-R使用比一般藍(lán)光光盤更嚴(yán)格的檢查基準(zhǔn)，全數(shù)進(jìn)行缺陷檢查和伺服檢查，實(shí)施嚴(yán)格的品質(zhì)管理。

　　此外，在基于壽命推定實(shí)驗(yàn)結(jié)果的檢查基準(zhǔn)下，整個(gè)批次進(jìn)行加速實(shí)驗(yàn)，只將合格的光盤進(jìn)行出貨，降低了發(fā)生數(shù)據(jù)讀取不良的概率。

　　實(shí)現(xiàn)100年以上的長期保存, 支持DM for Archive的BD-R

　　關(guān)于光盤的保存，在ISO/IEC 18630中，建議讓光盤避開日照，盡可能在灰塵少的環(huán)境中將光盤放置于盒子內(nèi)保存。

　　此外，長期保存環(huán)境建議為溫度10 ℃～25 ℃、相對濕度40 %～60 %的環(huán)境。

　　在這樣的環(huán)境下保存刻錄完的光盤，通過實(shí)驗(yàn)，對刻錄完的光盤能無誤讀取的期間進(jìn)行推定。

　　其推定壽命(能夠無誤地讀取出刻錄數(shù)據(jù)的期間)的實(shí)驗(yàn)方法基于國際規(guī)格ISO/IEC 16963進(jìn)行了嚴(yán)格的規(guī)定。

　　利用該實(shí)驗(yàn)方法，確定出了100年以上的推定壽命。另外，如果能實(shí)現(xiàn)檔案品質(zhì)良好的刻錄，就能滿足ISO/IEC 18630的品質(zhì)判別基準(zhǔn)的100年以上的推定壽命所必須的等級100的基準(zhǔn)。

　　以下對ISO/IEC 16963的實(shí)驗(yàn)方法進(jìn)行簡單的說明。

　　ISO/IEC 16963規(guī)定了實(shí)驗(yàn)方法，其理論假設(shè)是，推定壽命只取決于溫度和濕度，壽命遵循對數(shù)正態(tài)分布。

　　為了基于該規(guī)定求出25℃/50%RH的推定壽命，將刻錄完的光盤暴露于以下4種壓力條件下。

• 　　80℃/80%RH(RH：相對濕度)
• 　　80℃/70%RH
• 　　65℃/80%RH
• 　　70℃/75%RH

　　暴露于4種壓力條件下，加快光盤劣化，求出數(shù)據(jù)讀取發(fā)生不良的可能性變高的故障時(shí)間。

　　根據(jù)其故障時(shí)間

　　壽命(對數(shù))= β0 + β1 × 絕對溫度倒數(shù)+ β2 × 相對濕度

　　計(jì)算上述公式中的系數(shù)β0、β1、β2和標(biāo)準(zhǔn)差σ。

　　根據(jù)其結(jié)果，算出25℃/50%RH下的推定壽命※為6468年。

　　*推定壽命：總體的95%的生存時(shí)間的95%置信下限

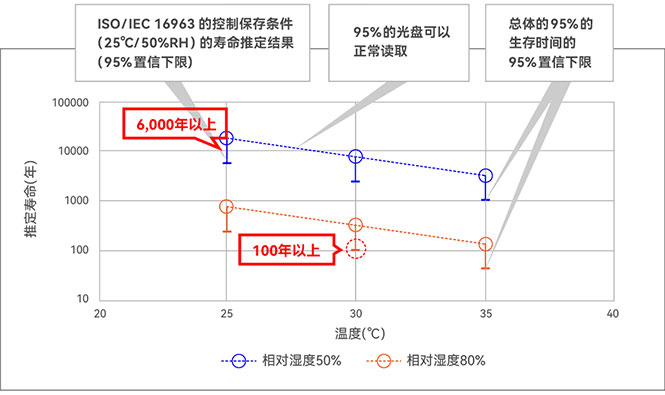

　　ISO/IEC 16963的控制保存條件(25℃/50%)設(shè)想的是一個(gè)經(jīng)常開著空調(diào)的房間。因此我們根據(jù)以上實(shí)驗(yàn)結(jié)果，對溫濕度改變后的推定壽命進(jìn)行計(jì)算，得出了以下圖表。

　　即使是在30℃/80%RH的辦公室環(huán)境下，推定壽命也估計(jì)在100年以上。

　　95%的光盤不會出現(xiàn)異常的年數(shù)(來自ISO/IEC 16963 壽命推定實(shí)驗(yàn)結(jié)果)

　　適合長期保存的保管環(huán)境推薦

　　在專用盒子內(nèi)保管

　　保管光盤時(shí)請放入光盤專用的盒子內(nèi)進(jìn)行保管。

　　用盒子保管可以避免刻錄面和標(biāo)簽面刮傷或沾灰。

　　避免用無紡布袋子保管，可能導(dǎo)致光盤刮傷。

　　保管場所/環(huán)境

　　保管場所應(yīng)避免日照，請盡可能保管在灰塵少的環(huán)境中。

　　辦公室所適合的保管環(huán)境為溫度5℃~30℃、相對濕度15%~80%。

　　*若長時(shí)間暴露在日照下，刻錄層可能會發(fā)生劣化，導(dǎo)致無法正常讀取。

　　*若在高溫環(huán)境下保管，光盤可能會變形，導(dǎo)致無法正常讀取。

　　*若在低溫環(huán)境下保管，讀取時(shí)可能會發(fā)生結(jié)露。
